机载节点:
Fighter-AB10是尖兵系统机载自组网节点,Fighter-AB10基于MESH自组网通信技术,采用软件无线电架构,具有大带宽、远距离、组网灵活等特点。
|
功能项 |
功能描述 |
通用特性 |
工作频段 |
L频段 |
射频通道 |
2*Tx & 2*Rx |
输出功率 |
ANT1:1W;ANT2:1W |
产品供电 |
通过PSDK接口,从大疆M300/M350/M30取电 |
产品功耗 |
≤ 25W(典型工作场景情况下) |
信号带宽 |
5/8/10/20MH/30MHz可选 |
调制方式 |
QPSK/16QAM/64QAM |
物理特性 |
模块尺寸 |
113mm*55mm*41mm(不含接口尺寸) |
产品重量 |
≤ 350g(含挂载支架) |
工作温度 |
-40°C ~ +50°C |
IP防护 |
IP55 |

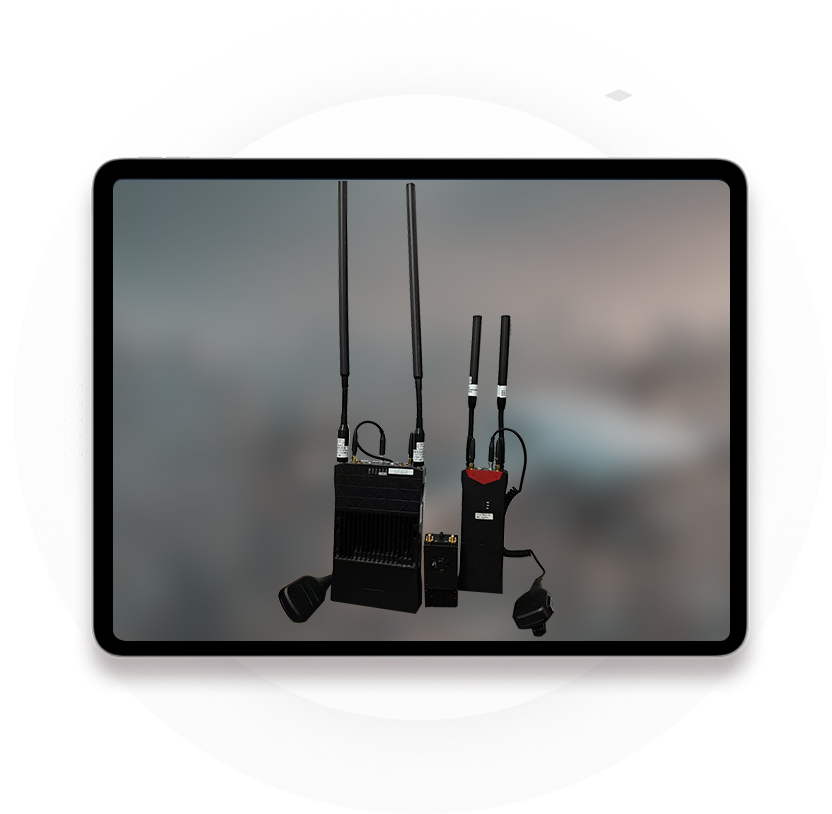

单兵背负:
地面自组网背负台Fighter-BP10为地面单兵使用的自组网电台,一体化设计,内置可拆卸电池,除支持背负外,也支持三角架固定、车载使用。
|
功能项 |
功能描述 |
通用特性 |
工作频段 |
L频段 |
射频通道 |
2*Tx & 2*Rx |
输出功率 |
ANT1:1W;ANT2:1W |
产品供电 |
DC +12V~+36V,典型值+24V(外供电及充电过程中,建议使用我司提供的24V适配器) |
产品功耗 |
≤ 25W(典型工作场景情况下) |
信号带宽 |
5/8/10/14/20MH/25MHz/30MHz可选 |
调制方式 |
QPSK/16QAM/64QAM |
接口 |
支持1路IP网口;支持1路串口(RS232/RS422/TTL任选一路);支持WIFI 802.11 a/b/g/n/ac;支持HDMI输入;支持5 G 公网回传;支持定位(可选GPS/北斗双模、单北斗) |
物理特性 |
模块尺寸 |
240mm*152mm*32mm(不含接口尺寸) |
产品重量 |
< 1.2Kg(含电池) |
工作温度 |
-30°C ~ +65°C |
IP防护 |
IP67 |
单兵手持:
地面自组网手持台Fighter-SP10为地面单兵使用的自组网电台,一体化设计,内置可拆卸电池,除支持背负外,也支持三角架固定、车载使用。
|
功能项 |
功能描述 |
通用特性 |
工作频段 |
L频段 |
射频通道 |
2*Tx & 2*Rx |
输出功率 |
ANT1:1W;ANT2:1W |
产品供电 |
DC +12V~+36V,典型值+12V(充电过程中,建议使用我司提供的12V适配器) |
产品功耗 |
≤ 25W(典型工作场景情况下) |
信号带宽 |
5/8/10/14/20MH/25MHz/30MHz可选 |
调制方式 |
QPSK/16QAM/64QAM |
接口 |
支持1路IP网口;支持1路串口(RS232/RS422/TTL任选一路);支持WIFI 802.11 a/b/g/n/ac;支持HDMI输入;支持5 G 公网回传;支持定位(可选GPS/北斗双模、单北斗) |
物理特性 |
模块尺寸 |
180mm*80mm*30mm(不含接口尺寸) |
产品重量 |
< 0.8Kg(含电池) |
工作温度 |
-30°C ~ +65°C |
IP防护 |
IP67 |
前指节点:
地面指挥控制单元Fighter-GCU100采用一体化设计,是整个尖兵系统的核心,用于前指人员实现指挥通信调度和无人机操控的核心功能。
|
功能项 |
功能描述 |
硬件平台 |
处理器 |
I7-13620H |
运行内存 |
16G |
存储 |
512G |
通用性能 |
工作频段 |
L频段 |
射频通道 |
2*Tx & 2*Rx |
输出功率 |
ANT1:1W;ANT2:1W |
产品供电 |
DC 19V,标配AC 220V适配器 |
产品功耗 |
≤ 40W(典型工作场景情况下) |
信号带宽 |
5/8/10/20/27MHz可选 |
调制方式 |
QPSK/16QAM/64QAM |
WiFi |
支持 |
物理特性 |
模块尺寸 |
226mm*194mm*80mm(不含接口尺寸) |
产品重量 |
≤ 2790g(不含天线) |
工作温度 |
-40°C ~ +50°C |
